Czujnik Halla: Niezbędny element w motoryzacji i smartfonach
- Czujnik Halla (hallotron) wykrywa i mierzy pole magnetyczne, wykorzystując zjawisko fizyczne znane jako efekt Halla.
- Jest kluczowy w motoryzacji (np. położenie wału korbowego, ABS), smartfonach (wykrywanie zamknięcia etui), silnikach BLDC oraz w AGD.
- Wyróżnia się czujniki analogowe (liniowe) i cyfrowe (przełączniki), w tym unipolarne, bipolarny i omnipolarne.
- Awaria czujnika w samochodzie może objawiać się problemami z uruchomieniem silnika, jego nierówną pracą oraz zapaleniem kontrolki "check engine".
- Diagnostyka usterki możliwa jest za pomocą komputera diagnostycznego lub multimetru, poprzez pomiar napięcia na pinie sygnałowym.
Czym jest czujnik Halla i dlaczego jest kluczowy w nowoczesnej technologii?
Czujnik Halla, często nazywany również hallotronem, to nic innego jak komponent elektroniczny, którego działanie opiera się na fascynującym zjawisku fizycznym – efekcie Halla. Jego głównym zadaniem jest wykrywanie i precyzyjny pomiar pola magnetycznego, co sprawia, że stał się on absolutnie fundamentalnym elementem w dzisiejszej technologii, umożliwiając działanie niezliczonych urządzeń, od samochodów po sprzęt AGD.
Efekt Halla w pigułce: Jak fizyka sprzed 140 lat napędza Twój samochód i smartfon

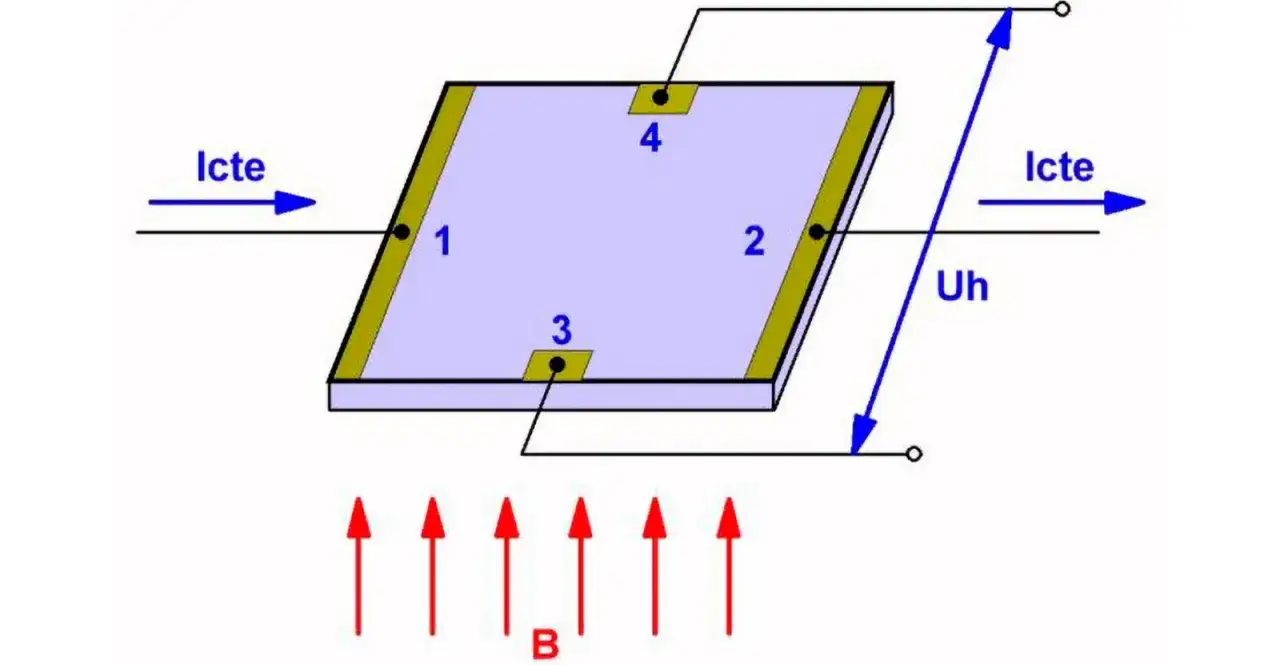

Zjawisko fizyczne, na którym opiera się działanie czujnika Halla, zostało odkryte przez Edwina Halla w 1879 roku. Mówiąc najprościej, gdy przez umieszczoną w polu magnetycznym płytkę półprzewodnikową płynie prąd elektryczny, na jej brzegach, prostopadle do kierunku przepływu prądu i pola magnetycznego, pojawia się różnica potencjałów. Tę różnicę nazywamy napięciem Halla. Co kluczowe, napięcie to jest wprost proporcjonalne do natężenia pola magnetycznego, co pozwala czujnikowi na jego precyzyjne zmierzenie i przetworzenie na użyteczny sygnał elektryczny. To właśnie ta zależność, odkryta ponad wiek temu, stanowi dziś podstawę działania wielu zaawansowanych systemów.
Od pola magnetycznego do sygnału elektrycznego: Zrozumienie zasady działania hallotronu
Zasada działania hallotronu jest elegancko prosta, a jednocześnie niezwykle skuteczna. Kiedy czujnik Halla znajdzie się w polu magnetycznym, wspomniane napięcie Halla pojawia się na jego wyjściach. Im silniejsze pole magnetyczne, tym wyższe napięcie Halla. To napięcie jest następnie wzmacniane i przetwarzane przez wbudowane w czujnik układy elektroniczne na standardowy sygnał elektryczny.
W zależności od konstrukcji czujnika, sygnał ten może być analogowy, czyli zmieniać się płynnie w zależności od siły pola, lub cyfrowy, czyli przyjmować tylko dwie wartości – włączony/wyłączony, gdy pole magnetyczne przekroczy określony próg. Dzięki temu sygnałowi, inne układy elektroniczne w urządzeniu mogą "zrozumieć" obecność, siłę lub zmianę pola magnetycznego i odpowiednio na nią zareagować, sterując pracą silnika, wyświetlaniem informacji czy aktywując zabezpieczenia.
Gdzie spotkasz czujnik Halla? Najważniejsze zastosowania, o których musisz wiedzieć
Wszechstronność czujników Halla jest naprawdę imponująca. Ich zdolność do precyzyjnego wykrywania pola magnetycznego sprawia, że znalazły zastosowanie w niezliczonych dziedzinach życia i technologii, często w miejscach, których byśmy się nie spodziewali. Przyjrzyjmy się najważniejszym z nich.
Serce motoryzacji: Rola czujnika w pracy silnika, układzie ABS i skrzyni biegów
- Czujniki położenia wału korbowego i wałka rozrządu: To jedne z najważniejszych zastosowań w samochodach. Czujniki Halla monitorują obrót tych wałów, dostarczając komputerowi silnika (ECU) kluczowych informacji o ich położeniu i prędkości obrotowej. Dzięki temu ECU może precyzyjnie sterować momentem zapłonu i wtryskiem paliwa, co jest niezbędne dla optymalnej pracy silnika. Według danych Intercars, awarie tych czujników są częstą przyczyną problemów z uruchomieniem pojazdu.
- Czujniki prędkości obrotowej kół w systemach ABS i ESP: W systemach bezpieczeństwa, takich jak ABS (system zapobiegający blokowaniu kół podczas hamowania) i ESP (elektroniczny program stabilizacji), czujniki Halla mierzą prędkość obrotową każdego koła. Informacje te pozwalają systemom na wykrycie poślizgu i odpowiednie zareagowanie, zwiększając bezpieczeństwo jazdy.
- Pedał gazu i przepustnica: Czujniki Halla są również wykorzystywane do pomiaru położenia pedału gazu oraz kąta otwarcia przepustnicy, co przekłada się na precyzyjne dawkowanie paliwa i powietrza do silnika.
- Systemy wspomagania kierownicy: W nowoczesnych układach wspomagania kierownicy, hallotrony mogą monitorować moment obrotowy na kierownicy, pomagając w dostosowaniu siły wspomagania do potrzeb kierowcy.
Twój smartfon wie, kiedy zamykasz etui: Magia czujnika Halla w urządzeniach mobilnych
To jedno z tych zastosowań, które często pozostaje niezauważone, a jednak znacząco wpływa na komfort użytkowania. W smartfonach i tabletach czujnik Halla odpowiada za wykrywanie popularnych "smart coverów" – etui z wbudowanym magnesem. Gdy zamkniesz klapkę etui, magnes zbliża się do czujnika Halla w urządzeniu, który wykrywa jego pole magnetyczne. W efekcie, system operacyjny automatycznie wygasza i blokuje ekran, oszczędzając energię. Po otwarciu etui, pole magnetyczne znika, czujnik to rejestruje, a ekran zostaje natychmiast wybudzony. Proste, a jakże efektywne!
Niewidzialny bohater w domu i przemyśle: Od pralek po silniki bezszczotkowe (BLDC)
- Silniki bezszczotkowe (BLDC): W silnikach BLDC, które znajdziemy w dronach, elektronarzędziach, dyskach twardych komputerów czy wentylatorach, czujniki Halla są absolutnie niezbędne. Odpowiadają za precyzyjne określanie pozycji wirnika, co umożliwia elektroniczną komutację – czyli odpowiednie przełączanie prądu w cewkach stojana, aby wirnik obracał się płynnie i efektywnie. Bez nich silniki BLDC nie mogłyby działać z taką precyzją i wydajnością.
- Przemysłowe czujniki zbliżeniowe i liczniki obrotów: W środowisku przemysłowym hallotrony służą jako bezkontaktowe czujniki zbliżeniowe, wykrywające obecność metalowych obiektów, a także jako precyzyjne liczniki obrotów, monitorujące prędkość maszyn.
- Przekładniki hallotronowe: Są to specjalne czujniki Halla służące do pomiaru prądu elektrycznego bez bezpośredniego kontaktu z przewodem, co jest kluczowe w systemach wysokiego napięcia lub tam, gdzie wymagana jest izolacja galwaniczna.
- Urządzenia AGD: W pralkach automatycznych czujniki Halla często kontrolują obroty bębna, zapewniając jego stabilną pracę i optymalne warunki prania.
Nie każdy czujnik jest taki sam: Jakie rodzaje hallotronów wyróżniamy?
Choć podstawowa zasada działania czujników Halla jest wspólna, to jednak ich budowa i sposób przetwarzania sygnału mogą się znacząco różnić. Ta różnorodność pozwala na idealne dopasowanie czujnika do specyficznych wymagań danej aplikacji, co jest kluczowe dla optymalnego działania systemów, w których są wykorzystywane.
Liniowy czy cyfrowy? Kiedy potrzebujesz precyzyjnego pomiaru, a kiedy sygnału WŁ/WYŁ
Podstawowy podział czujników Halla dotyczy charakteru generowanego przez nie sygnału wyjściowego. Wyróżniamy dwa główne typy:
Czujniki analogowe (liniowe): Ich napięcie wyjściowe jest wprost proporcjonalne do natężenia pola magnetycznego, które na nie oddziałuje. Oznacza to, że im silniejsze pole, tym wyższe napięcie na wyjściu czujnika. Ten typ jest idealny tam, gdzie potrzebujemy precyzyjnego pomiaru siły pola magnetycznego, na przykład w czujnikach położenia, które muszą określić dokładną pozycję obiektu. Przykładem może być pomiar położenia pedału gazu, gdzie wymagana jest płynna informacja o stopniu jego wciśnięcia.
Czujniki cyfrowe: Działają one bardziej jak przełącznik. Generują sygnał WŁ/WYŁ (wysoki/niski stan logiczny) w momencie, gdy natężenie pola magnetycznego przekroczy określony próg. Nie podają one informacji o sile pola, a jedynie o jego obecności lub przekroczeniu pewnej wartości. Są doskonałe do zastosowań, gdzie potrzebujemy prostej informacji binarnej, na przykład do wykrywania obecności obiektu, liczenia obrotów (jak w ABS) czy sygnalizowania zamknięcia etui smartfona.
Unipolarny, bipolarny, a może omnipolarny: Dobór czujnika do konkretnego zadania
W obrębie czujników cyfrowych wyróżniamy jeszcze bardziej szczegółowy podział, który odnosi się do tego, na jaki biegun magnetyczny i w jaki sposób czujnik reaguje. To pozwala na jeszcze dokładniejsze dopasowanie do specyficznych wymagań:
| Typ czujnika cyfrowego Halla | Charakterystyka działania |
|---|---|
| Unipolarny | Reaguje na obecność jednego, określonego bieguna magnetycznego (np. tylko na biegun północny lub tylko na południowy). Jest włączany przez ten biegun i pozostaje włączony, dopóki biegun jest obecny. |
| Bipolarny | Włącza się pod wpływem jednego bieguna magnetycznego (np. północnego), a wyłącza pod wpływem przeciwnego (południowego). Wymaga zmiany polaryzacji pola magnetycznego, aby zmienić swój stan. |
| Omnipolarny | Reaguje na obecność pola magnetycznego niezależnie od bieguna. Włącza się zarówno pod wpływem bieguna północnego, jak i południowego, gdy tylko natężenie pola przekroczy ustalony próg. |
Samochód odmawia posłuszeństwa? Sprawdź, czy to nie wina czujnika Halla!
Awaria czujnika Halla, zwłaszcza tego odpowiedzialnego za kluczowe funkcje w motoryzacji, może być prawdziwym utrapieniem dla każdego kierowcy. Kiedy ten niewielki element przestaje działać prawidłowo, cały pojazd może zacząć szwankować, a w najgorszym przypadku – całkowicie odmówić posłuszeństwa. Warto znać najczęstsze objawy, aby szybko zdiagnozować problem.
Najczęstsze objawy awarii: Problemy z odpalaniem, szarpanie i gaśnięcie silnika
Uszkodzony czujnik Halla, szczególnie ten monitorujący położenie wału korbowego lub wałka rozrządu, może manifestować się w bardzo wyraźny sposób:
- Trudności z uruchomieniem silnika lub jego całkowite unieruchomienie: To jeden z najbardziej alarmujących objawów. Jeśli silnik nie otrzymuje prawidłowych informacji o położeniu wału, komputer nie wie, kiedy podać iskrę i wtrysnąć paliwo. Problem może być szczególnie widoczny, gdy silnik jest ciepły, ponieważ rozszerzalność cieplna może wpływać na czujnik.
- Nierówna praca silnika, szarpanie, gaśnięcie na wolnych obrotach: Jeśli czujnik dostarcza sporadycznie błędne dane, silnik może pracować niestabilnie, "szarpać" podczas jazdy, a nawet gaśnąć, zwłaszcza na biegu jałowym lub podczas hamowania.
- Spadek mocy i wzrost zużycia paliwa: Nieprawidłowe sterowanie zapłonem i wtryskiem prowadzi do nieefektywnego spalania, co objawia się odczuwalnym spadkiem mocy pojazdu oraz zauważalnym wzrostem zużycia paliwa.
- Problemy z przyspieszaniem: Samochód może reagować z opóźnieniem na wciśnięcie pedału gazu lub mieć trudności z osiągnięciem wyższych obrotów.
Wszystkie te symptomy powinny natychmiast skłonić Państwa do diagnostyki, gdyż ignorowanie ich może prowadzić do poważniejszych uszkodzeń silnika.
Dlaczego kontrolka "Check Engine" może wskazywać na usterkę hallotronu?
Wspomniane objawy często idą w parze z zapaleniem się kontrolki "check engine" na desce rozdzielczej. Dzieje się tak, ponieważ system diagnostyki pokładowej (OBD-II) stale monitoruje pracę kluczowych komponentów silnika. Kiedy czujnik Halla zaczyna działać nieprawidłowo lub całkowicie przestaje wysyłać sygnał, komputer silnika rejestruje to jako błąd. Usterka czujnika generuje specyficzne kody błędów, które są przechowywane w pamięci sterownika i sygnalizowane właśnie przez kontrolkę "check engine". Odczytanie tych kodów za pomocą komputera diagnostycznego jest pierwszym krokiem do potwierdzenia, że problem leży po stronie hallotronu.
Diagnostyka dla początkujących: Jak samodzielnie sprawdzić czujnik Halla?
Choć zawsze zalecam wizytę u specjalisty w przypadku poważnych problemów z samochodem, to jednak podstawową diagnostykę czujnika Halla można przeprowadzić samodzielnie. To świetny sposób, aby wstępnie zlokalizować problem i zaoszczędzić czas, a czasem i pieniądze. Pamiętajmy jednak o ograniczeniach domowej diagnostyki – nie zawsze jest ona w stanie wykryć wszystkie niuanse usterki.
Niezbędnik mechanika-amatora: Jakie narzędzia przygotować do testu?
Do podstawowego sprawdzenia czujnika Halla potrzebne będą następujące narzędzia:
- Multimetr: To absolutny must-have. Posłuży nam do pomiaru napięcia i ewentualnie ciągłości obwodu.
- Zestaw podstawowych narzędzi: Klucze, śrubokręty – do demontażu osłon lub elementów, które mogą utrudniać dostęp do czujnika.
- Schemat elektryczny pojazdu (opcjonalnie, ale bardzo pomocne): Pomoże zidentyfikować, który pin czujnika odpowiada za zasilanie, masę i sygnał wyjściowy.
- Magnes (jeśli testujemy czujnik poza pojazdem lub w trudno dostępnym miejscu): Do symulowania pola magnetycznego.
Warto również pamiętać, że najbardziej zaawansowaną i precyzyjną metodą jest użycie komputera diagnostycznego, który odczyta kody błędów i wartości parametrów pracy czujnika bezpośrednio z ECU pojazdu.
Krok po kroku: Pomiar napięcia i sygnału wyjściowego za pomocą multimetru
Sprawdzenie czujnika Halla multimetrem wymaga odrobiny precyzji i zrozumienia jego pinoutu (rozmieszczenia wyprowadzeń). Poniżej przedstawiam ogólną instrukcję:
- Zlokalizuj czujnik: W zależności od zastosowania (np. czujnik położenia wału korbowego), znajdź jego umiejscowienie w pojeździe.
- Odłącz złącze czujnika: Upewnij się, że masz dostęp do pinów.
- Zidentyfikuj piny: Czujnik Halla zazwyczaj ma trzy piny: zasilanie (+Vcc), masę (GND) i sygnał wyjściowy (OUT). Jeśli nie masz schematu, możesz spróbować zidentyfikować je metodą prób i błędów, mierząc napięcia. Zazwyczaj zasilanie to 5V lub 12V.
- Podłącz zasilanie do czujnika: Używając zewnętrznego źródła zasilania (np. akumulatora samochodowego z odpowiednim rezystorem, jeśli czujnik wymaga 5V) lub podłączając złącze z powrotem do instalacji pojazdu (jeśli jest to bezpieczne i możliwe).
- Ustaw multimetr na pomiar napięcia stałego (DCV): Wybierz odpowiedni zakres, np. 20V.
- Podłącz czarny przewód multimetru do masy (GND) czujnika.
- Podłącz czerwony przewód multimetru do pinu sygnałowego (OUT) czujnika.
-
Symuluj ruch/pole magnetyczne:
- Jeśli to czujnik położenia wału, poproś kogoś o powolne kręcenie wałem korbowym (np. kluczem na śrubie koła pasowego) lub wałkiem rozrządu, obserwując odczyty na multimetrze.
- Jeśli to czujnik, który reaguje na magnes (np. z aparatu zapłonowego lub do testów), zbliżaj i oddalaj magnes od czoła czujnika.
- Obserwuj odczyty: W przypadku sprawnego czujnika cyfrowego, napięcie na pinie sygnałowym powinno zmieniać się między dwoma stanami (np. 0V i 5V) w zależności od obecności/braku pola magnetycznego lub ruchu. W czujniku analogowym napięcie powinno zmieniać się płynnie. Brak jakiejkolwiek reakcji lub stałe niskie/wysokie napięcie, niezależnie od symulacji, wskazuje na uszkodzenie.
Warto pamiętać, że specyfika testu może się różnić w zależności od konkretnego modelu czujnika i pojazdu. W przypadku wątpliwości, zawsze warto poszukać szczegółowych instrukcji dla danego komponentu, na przykład na stronie Intercars, która często udostępnia poradniki.
Przeczytaj również: Samsung Galaxy S26 - Czy warto? Specyfikacja, ceny, AI
Kiedy oddać auto do warsztatu? Granice domowej diagnostyki
Chociaż samodzielna diagnostyka multimetrem jest cenną umiejętnością, ma swoje granice. Jeśli nie posiadasz odpowiednich narzędzi, brakuje Ci doświadczenia w pracy z elektroniką samochodową, a schematy elektryczne są dla Ciebie czarną magią, lepiej nie ryzykować. Skomplikowane usterki, takie jak te sporadyczne, które pojawiają się tylko w określonych warunkach (np. tylko na rozgrzanym silniku), mogą być trudne do zdiagnozowania bez profesjonalnego sprzętu diagnostycznego. Jeśli nie jesteś w stanie zinterpretować wyników pomiarów lub po prostu nie czujesz się pewnie, zawsze zalecam skorzystanie z usług profesjonalnego warsztatu. Specjaliści dysponują odpowiednim sprzętem i wiedzą, aby szybko i skutecznie rozwiązać problem, minimalizując ryzyko dalszych uszkodzeń.
